Ejemplos practicos de PLC/HMI Rockwell Automation

A continuación se describen ejemplos clásicos para el control de motores trifásicos, ideales para implementar con PLCs de Rockwell Automation como Micro800, CompactLogix o ControlLogix, junto con una HMI básica:

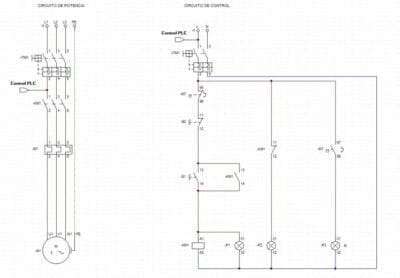

1. Arranque directo motor trifásico

• PLC: Micro820 o CompactLogix

• Entradas: Pulsador de marcha y paro

• Salidas: Contactor principal del motor

• HMI: Botones START/STOP, indicador de estado

• Lógica:

  • Al presionar START, activa una bobina que energiza el contactor

  • Mantiene el estado con enclavamiento

  • STOP desactiva la bobina

2. Arranque estrella-triángulo temporizado motor trifásico

• PLC: CompactLogix

• Entradas: Pulsador de inicio

• Salidas: Contactores de estrella, triángulo y principal

• Temporizador: Para cambio automático de estrella a triángulo

• HMI: Indicadores de modo y botones de control

• Lógica:

  • Arranca en modo estrella

  • Tras el tiempo definido, cambia a modo triángulo

  • Evita solapamiento entre contactores

3. Arranque y paro temporizado motor trifásico

• PLC: Micro820

• Entradas: Pulsador de arranque

• Temporizadores: Uno para retardo de arranque, otro para paro automático

• Lógica:

  • Arranca después de cierto tiempo tras presionar START

  • Se apaga automáticamente después del tiempo programado

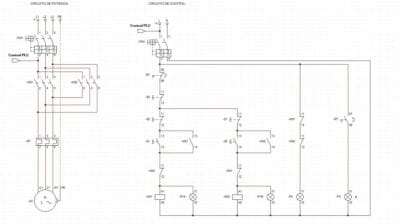

4. Inversión de giro motor trifásico

• PLC: Micro850 o CompactLogix

• Entradas: Pulsadores de giro horario y antihorario

• Salidas: Dos contactores (uno para cada sentido de giro)

• Lógica:

  • Enclavamiento eléctrico y lógico

  • Prevención de inversión mientras el motor está en movimiento

  • HMI con control y estado del sentido de giro
